A DJI acaba de expandir sua linha comercial de drones com duas novas soluções que oferecem tecnologia de ponta para vigilância aérea. O Zenmuse P1 promete fotogrametria avançada, enquanto um dos maiores diferenciais vai para o Zenmuse L1, a primeira carga da DJI com sensores Lidar integrados. Os dois novos Zenmuse são ligados à plataforma Matrice 300 RTK para formar o drone comercial voltado para uso profissional da DJI.

"Com essas duas novas cargas, nós estamos oferecendo uma solução completa e totalmente integrada para nossos consumidores empresariais ativos no segmento de aquisição de dados geoespaciais. Ter um Lidar completamente integrado, capaz e acessível, que é facilmente integrado ao nosso melhor drone comercial, é um sonho que se torna realidade para vigilância, mapeamento e profissionais de construção. Eles serão capazes de ver, cobrir e entender o contexto geoespacial de uma perspectiva completamente nova, graças ao alto nível de acurácia e qualidade dos dados coletados dessas ferramentas no céu."
Arjun Menon, gerente de engenharia da DJI nos EUA

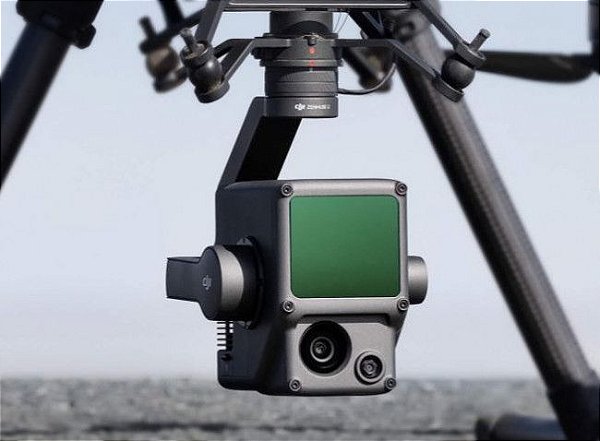

O sistema de Lidar Livox do Zenmuse L1 é ultra-leve e oferece um módulo com um FOV (campo de visão) de 70º, uma câmera de 20MP e um sensor CMOS de uma polegada, com um obturador mecânico num gimbal estabilizado em três eixos. Ele pode gerar modelos na nuvem em tempo real ou recolher dados de uma área de até 2 km² num único voo. O point rate dele ée de 240.000 pontos e ele oferece uma área de detecção de até 450 metros

O Zenmuse P1, por sua vez, traz a câmera mais poderosa que a DJI já colocou numa carga de drone voltada para aquisição de dados geoespaciais. Ele conta com um sensor de alta sensibilidade com 45MP, equipado com lentes intercambiáveis de 24, 35 e 50mm, com foco fixo. Tudo isso também montado num gimbal de três eixos para estabilização.

O Zenmuse L1 e o Zenmuse P1 já estão disponíveis na pré-venda e começam a ser entregues no início de 2021

Instant Clarity. Superior Accuracy.



GERAL

Nome do Produto	Zenmuse L1
Dimensões	152 × 110 × 169 mm
Peso	Aproximadamente. 900 g
Voltagem	30 W
Avaliação de IP	IP44
Aeronave Compatível	Matrice 300 RTK
Faixa de temperatura operacional	-20 ° a 50 ° C (-4 ° a 122 ° F)
Amplitude Térmica de armazenamento	-20 ° a 60 ° C (-4 ° a 140 ° F)

PERFORMANCE DO SISTEMA

Faixa de detecção	450 m @ 80% de refletividade, 0 klx; 190 m @ 10% de refletividade, 100 klx
Taxa de pontos	Retorno único: 240.000 pts / s; Retorno múltiplo: 480.000 pts / s
Precisão do sistema	Horizontal: 10 cm @ 50 m; Vertical: 5 cm @ 50 m
Modos de coloração de nuvem de pontos em tempo real	Cor verdadeira; coloração por refletividade; coloração por elevação

LIDAR

Precisão de alcance	3 cm @ 100 m
Retornos máximos suportados	3
Modo de digitalização	Modo de leitura de linha repetitiva, modo de leitura de pétala não repetitiva
FOV	Varredura de linha repetitiva: 70,4 ° × 4,5 ° Varredura não repetitiva: 70,4 ° × 77,2 °
Segurança do laser	Classe 1



SENSOR DE VISÃO DE POSICIONAMENTO AUXILIAR

Resolução	1280 × 960
FOV	95 °

RGB MAPPING CAMERA

Tamanho do Sensor	1 polegada
Pixels efetivos	20 MP
Tamanho da foto	4864 × 3648 (4: 3); 5472 × 3648 (3: 2)
Comprimento focal	8,8 mm / 24 mm (equivalente)
Velocidade do obturador	Velocidade do obturador mecânico: 1/2000 - 8 s Velocidade do obturador eletrônico: 1/8000 - 8 s
ISO	Vídeo: 100 - 3200 (automático), 100 - 6400 (manual) Foto: 100 - 3200 (automático), 100 - 12800 (manual)
Faixa de abertura	f / 2.8 - f / 11

GIMBAL

Sistema Estabilizado	3 eixos (inclinação, rotação, panorâmica)
Faixa de vibração angular	0,01 °
Monte	DJI SKYPORT destacável
Gama Mecânica	Inclinação: -120 ° a + 30 °; Pan: ± 320 °
Modos de Operação	Seguir / Livre / Centralizar novamente



ARMAZENAMENTO DE DADOS

Armazenamento de dados brutos	Armazenamento de dados em nuvem de foto / IMU / ponto
Point Cloud Data Storage	Armazenamento de dados de modelagem em tempo real
Cartões microSD suportados	microSD: Classe 10 ou classificação UHS-1 ou superior; Capacidade máxima: 256 GB

A Lidar + RGB Solution for Aerial Surveying

The Zenmuse L1 integrates a Livox Lidar module, a high-accuracy IMU, and a camera with a 1-inch CMOS on a 3-axis stabilized gimbal. When used with Matrice 300 RTK and DJI Terra, the L1 forms a complete solution that gives you real-time 3D data throughout the day, efficiently capturing the details of complex structures and delivering highly accurate reconstructed models

Visualize Data as You Fly

LIVOX LIDAR MODULE

• - Frame Lidar with up to 100% effective point cloud results
• - Detection Range: 450m (80% reflectivity, 0 klx) / 190 m (10% reflectivity, 100 klx)
• - Effective Point Rate: 240,000 pts/s
• - Supports 3 Returns
• - Line Scan Mode and Non-repetitive Petal Scan Mode

Everything in View

RGB CAMERA

• - 20MP
• - 1-inch CMOS
• - Mechanical Shutter

Accurate Details at Your Disposal

HIGH-ACCURACY IMU

• - Accuracy: 0.025° (roll/pitch) / 0.08° (yaw)
• - Vision Sensor for Positioning Accuracy
• - GNSS, IMU, RGB Data Fusion

Point Cloud LiveView

Real-time point clouds provide immediate insights onsite, so operators are informed to make critical decisions quickly.
You can also verify fieldwork quality by checking point cloud data immediately after each flight.

Measurement and Annotation

Acquire and communicate critical dimensions on the point cloud model using measurements and annotations.

One-stop Post-processing

DJI Terra fuses the IMU and GNSS data for point cloud and visible light calculations, in addition to conducting POS data calculations so you can effortlessly generate reconstructed models and accuracy reports.



SHORT DESCRIPTION	Instant Clarity. Superior Accuracy.
SKU	ZENMUSEL1
WEIGHT	2.0000
MANUFACTURER	DJI
UPC	Does Not Apply
COMPATIBLE WITH:	DJI Matrice 300
